車輛故障自檢終端、汽車故障診斷儀（又稱汽車解碼器）是用于檢測汽車故障的便攜式智能汽車故障自檢儀 ，用戶可以利用它迅速地讀取汽車電控系統中的故障，并通過 液晶顯示屏顯示故障信息，迅速查明發生故障的部位及原因。

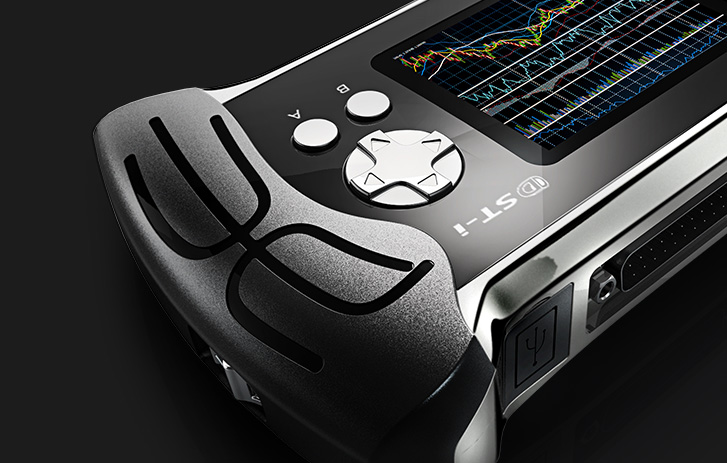

▲東莞產品設計公司作品欣賞-汽車故障診斷儀設計1
汽車故障診斷儀是維修中非常重要的工具，一般具有如下幾項或全部的功能：①讀取故障碼。②清除故障碼。③讀取發動機動態數據流。④示波功能。⑤元件動作測試。⑥匹配、設定和編碼等功能。⑦英漢辭典、計算器及其他輔助功能。故障診斷儀大都隨機帶有使用手冊，按照說明極易操作。一般來說有以下幾步：在車上找到診斷座；選用相應的診斷接口；根據車型，進入相應診斷系統；讀取故障碼；查看數據流；診斷維修之后清除故障碼。

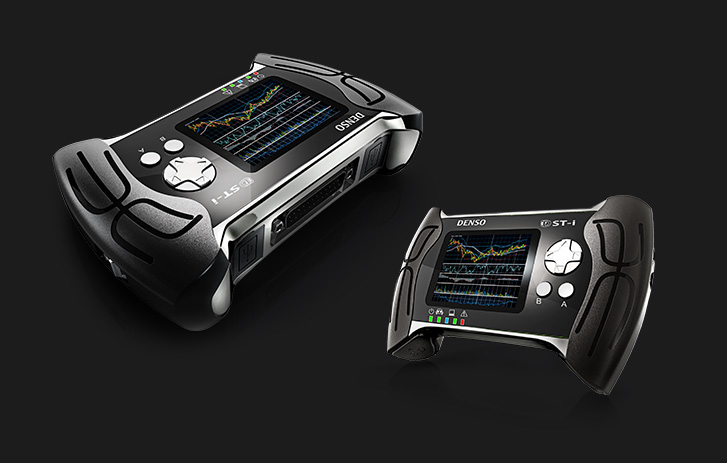

▲東莞產品設計公司作品欣賞-汽車故障診斷儀設計2
診斷電子控制系統的傳感器、執行器狀態以及ECU的工作是否正常。通過判斷ECU的輸入、輸出電壓是否在規定的范圍內變化時，可以判斷電子控制系統工作是否正常。當電子控制系統中的某一電路出現超出規定的信號時，該電路及相關的傳感器反映的故障信息以故障代碼的形式存儲到ECU內部的存儲器中，維修人員可利用該診斷儀來讀取故障碼，使其顯示出來。
